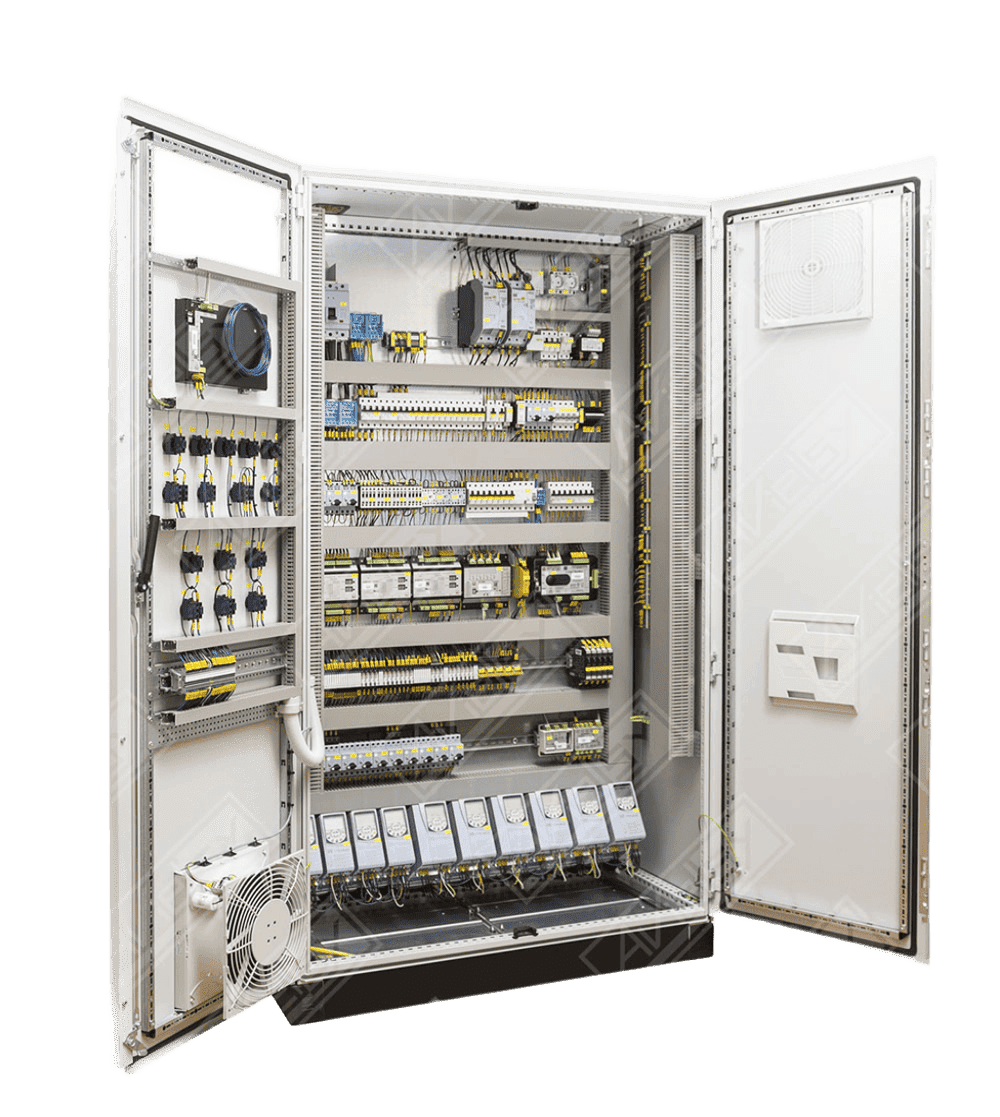

ЩИТЫ СОБСТВЕННЫХ НУЖД (ЩСН)

Назначение: Щиты собственных нужд ЩСН предназначены для питания, защиты и резервирования потребителей собственных нужд переменного тока на ПС, ГЭС, ТЭЦ, АЭС и на других объектах энергетики и промышленности. ЩСН обеспечивают: приём электроэнергии переменного тока; распределение электроэнергии между потребителями; защита автоматическими выключателями потребителей и отходящих линий от токов короткого замыкания и перегрузки; автоматическое включение АВР при пропадании напряжения на одном из вводов. Конструкция щита ЩСН выполняется в виде сборных шкафов из оцинкованной стали или шкафов сварной конструкции. По заказу ЩСН выполняются в сейсмостойком исполнении до 9 баллов по MSK-64. ЩСН изготавливаются в виде щитов ячеечного типа с выкатными, втычными или стационарными автоматическими выключателями как отечественного, так и импортного производства. Размещение щита в один или два ряда. При двухрядном исполнении щиты дополнительно могут доукомплектовываться шинным мостом. По способам подвода шин или кабелей реализуются все варианты. Обслуживание шкафов: одно- или двухстороннее.
