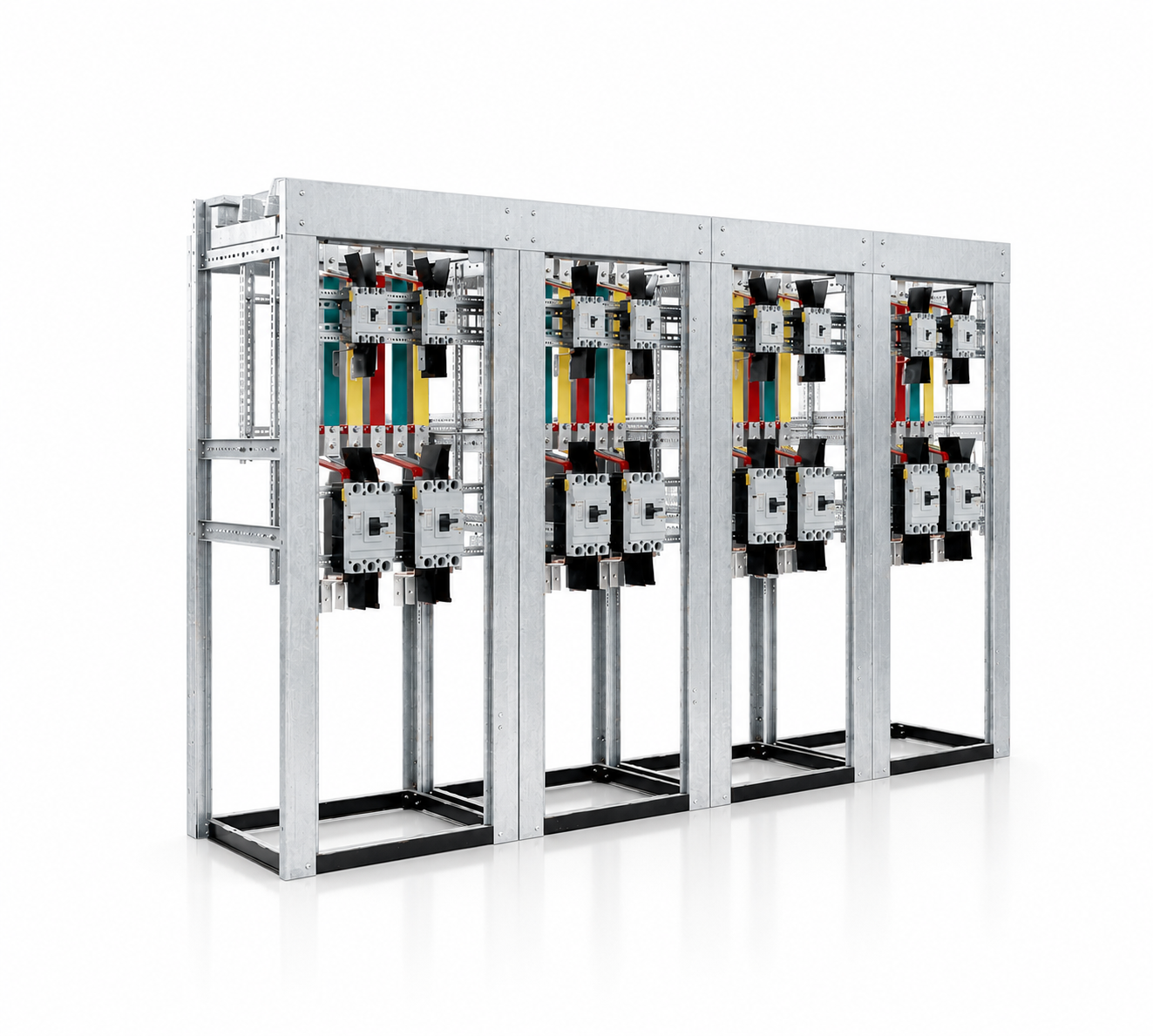

ЩИТ ОДНОСТОРОННЕГО ОБСЛУЖИВАНИЯ (ЩО70)

Назначение: ЩО70 предназначены для приёма элек трической энергии трехфазного переменного тока частотой 50 Гц и защиты отходящих линий от перегрузок и токов короткого замыкания. Номенклатура панелей, изготавливаемых ООО «Элтех», позволяет собрать из готовых элементов распределительные устройства с разнообразными схемам и компоновками. Панели изготавливаются со сборными шинами, имеющими электродинамическую стойкость (амплитудное значение): для комплектования щитов до 630 кВА - 30 кА (ЩО70-1У3); для комплектования щитов свыше 630 кВА - 50 кА (ЩО70-2У3) На панелях предусмотрены как ка бельные, так и шинные вводы. Условия эксплуатации: высота над уровнем моря не более 1000 м; температура окружающего воздуха от минус 10°С до плюс 35°С; относительная влажность воздуха не более 80% при температуре плюс 20°С; окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных газов и паров в концентрациях, разрушающих металлы и изоляцию. Степень защиты панелей IP00, со сторо ны фасада - IP20 по ГОСТ14254-80. Рабочее положение вертикальное, до пускается отклонение от рабочего положения на 5° в любую сторону. Панели изготавливаются по ТУ 3434- 001-24352896-2018.
